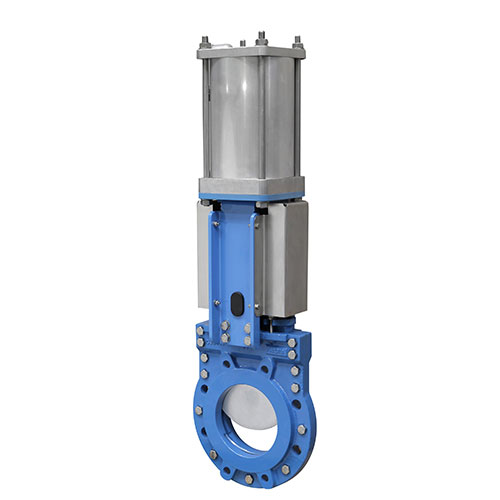

Modelo HB
Válvula guilhotina bidirecional tipo wafer de alta pressão de uso geral
O modelo HB é uma válvula bidirecional de uso geral para fluídos carregados com sólidos em suspensão, de aplicação principal nos setores:
- tratamento de águas
- agroalimentício
- químico
- etc.
Tamanhos
DN 80 a DN 600 (DN superiores sob consulta)
Pressões
DN 80 a DN 600: 16 / 20 bar
Flanges padrão
EN 1092 PN 16 y ASME B16.5 (class 150)
Outras Flanges (sob consulta)
Intervalos
s/EN558-1 série20 (DIN3202 K1)
Diretiva
Para Diretivas da UE e outros Certificados, por favor consulte o documento: Conformidade com diretivas e certificados - Válvulas Guilhotina - Catálogos e Folhas de dados
Downloads
- HB -Bidirecional - Alta pressão (Catálogos) pdf - 737.29 KB
- HB -Bidirecional - Alta pressão (Folhas de dados) pdf - 395.19 KB
- Manual de instalação, operação e manutenção HB (Manuais) pdf - 488.11 KB
- Conformidade com Diretivas e Certificados-Válvulas Guilhotina-Catálogos e folhas de dados (Certificados) pdf - 168.50 KB
- Conformidade com Diretivas e Certificados-Válvulas Guilhotina-Manual de Instalação (Manuais) pdf - 280.59 KB
