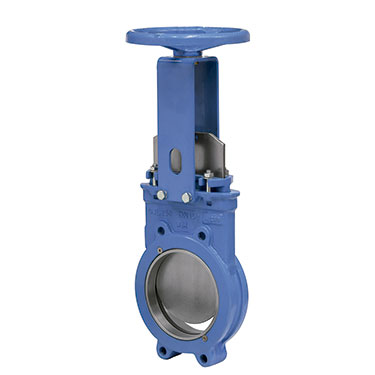

Modelo BR
Válvula guilhotina bidirecional tipo wafer anel inox de uso geral
O modelo BR é uma válvula bidirecional de uso geral para fluídos carregados com sólidos em suspensão, de aplicação principal nos setores:
- Papel
- Tratamento de águas
- Agroalimentício
- Energético
- Mineração
- Químico
- etc.
Tamanhos
DN 50 a 600mm (DN superiores sob consulta)
Pressões
DN 50 a DN 250: 10 bar
DN 300 a DN 400: 6 bar
DN 450: 5 bar
DN 500 a DN 600: 4 bar
Flanges padrão
DIN PN10
ASME B16.5 (clase 150)
Outras flanges (sob consulta)
Diretivas
Para Diretivas da UE e outros Certificados, por favor consulte o documento: Conformidade com diretivas e certificados - Válvulas Guilhotina - Catálogos e Folhas de dados
Para informação e disponibilidade de categorias e zonas, entre em contato com o departamento técnico-comercial da Orbinox.
Downloads
- BR - Bidirecional (Catálogos) pdf - 613.55 KB
- BR - Bidirecional (Folhas de dados) pdf - 309.79 KB
- Manual de instalação, operação e manutenção BR (Manuais) pdf - 550.54 KB
- Conformidade com Diretivas e Certificados-Válvulas Guilhotina-Catálogos e folhas de dados (Certificados) pdf - 168.50 KB
- Conformidade com Diretivas e Certificados-Válvulas Guilhotina-Manual de Instalação (Certificados) pdf - 280.59 KB
