Modelo XC

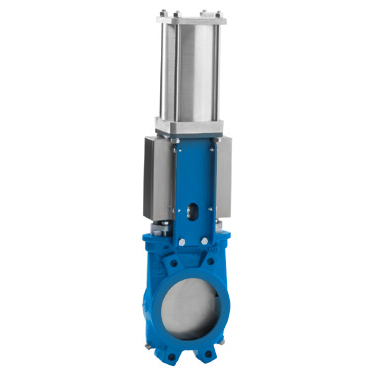

Válvula guilhotina unidirecional tipo wafer para saída de silo e descarga de sólidos com forma cônica

O modelo XC é uma válvula desenvolvida para sua utilização na manipulação de sólidos (granulados, pulverulentos...) especialmente desenvolvida com corpo em forma de cone que permite uma fácil evacuação do fluído, de aplicação principal em saída de silo e uso em setores como o::

  • Energético
  • Agroalimentício
  • Químico
  • Mineração
  • etc.

A válvula é normalmente instalada na saída de silos ou tremonhas em tubulação vertical com o assento a contrapressão de forma a protegê-lo do fluxo de sólidos. Este tipo de montagem evita o acúmulo de sólidos no corpo da válvula e eventual emperramento da faca, além de proteger a sede contra desgaste prematuro.

Tamanhos
DN 50 a DN 600 (DN superiores sob consulta)

Pressões
DN 50 a 250: 10 bar
DN 300 a 400: 6 bar
DN 450: 5 bar
DN 500 a 600: 4 bar
Consulte o departamento técnico da Orbinox caso necessite informações sobre a estanqueidade da válvula

Flanges padrão
EN1092 PN10
ASME B16.5 (classe 150)

Outros flanges (sob consulta)

Diretivas
Para Diretivas da UE e outros Certificados, por favor consulte o documento: Conformidade com diretivas e certificados - Válvulas Guilhotina - Catálogos e Folhas de dados

Para informação e disponibilidade de categorias e zonas, entre em contato com o departamento técnico-comercial da Orbinox.
